Эпоксидный химически стойкий клей для кислотоупорной плитки ТУ 5772-004-74321702-2007
Клей предназначен для наружной и внутренней сверхпрочной фиксации кислотоупорной плитки при защите строительных конструкций в промышленных цехах различного назначения (в том числе пищевого без непосредственного контакта с пищей) и мест, к которым предъявляются повышенные требования по устойчивости к высоким механическим нагрузкам, абразивному износу, действию хим. реагентов с уровнем pH от 3,6 до 14 и гигиене. Свойства

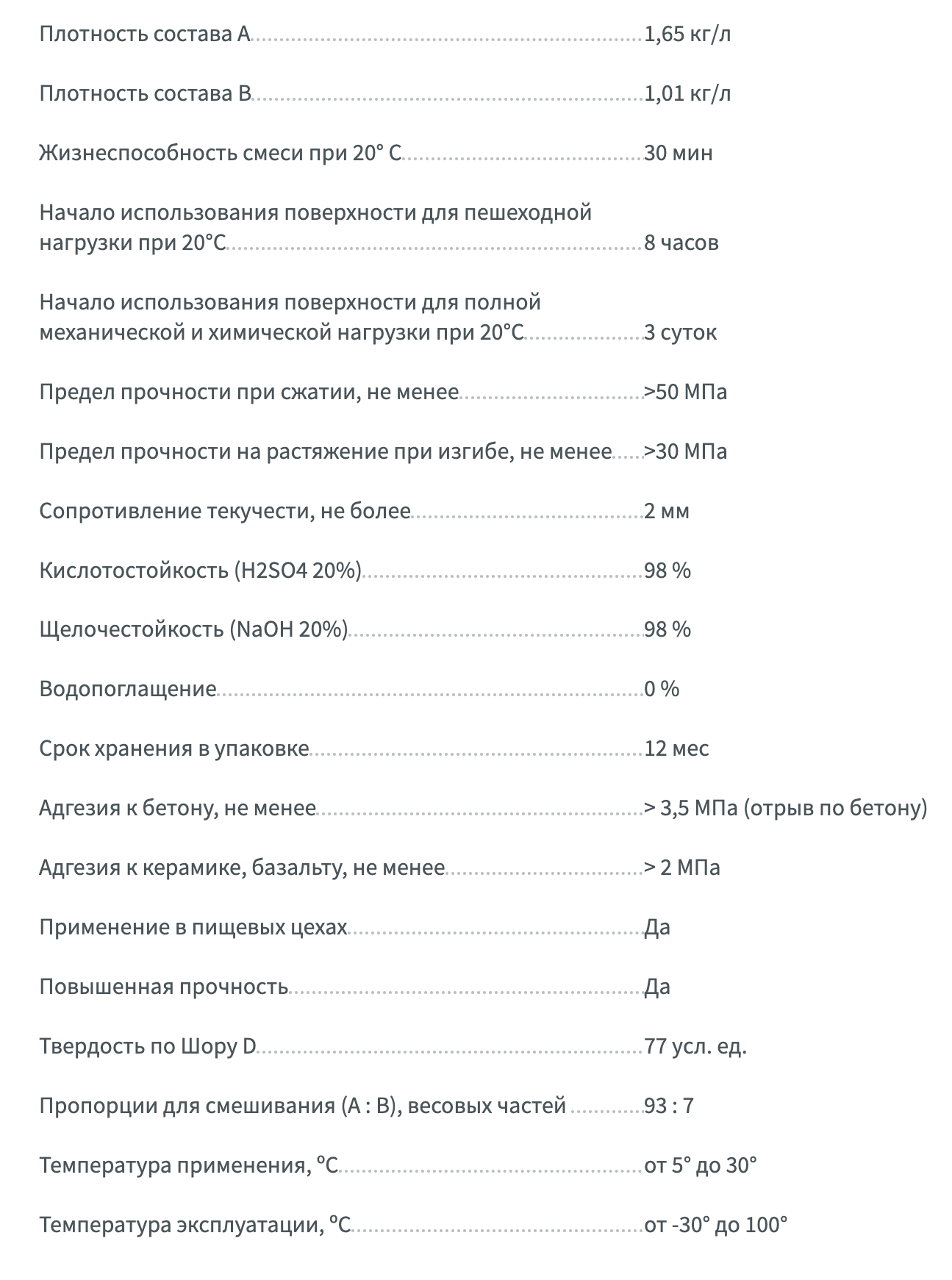

Температура применения от +5º С
Без запаха
Полимер набирает заданную прочность на более ранних сроках твердения, что позволяет быстрее вводить объект в эксплуатацию и актуально для действующих производств;
Хождение по поверхности плитки возможно через 8 часов после нанесения, полная химическая и мех. нагрузка возможна через 3-е суток (при температуре в помещении +20 С)
Повышенная химическая устойчивость к действию большинства реагентов различной концентрации с уровнем pH от 3,6 до 14: минеральных кислот низкой и средней концентрации (30-50 %), органических кислот низкой концентрации (до 15 %), растворам щелочей (до 50 %), воде, маслам, жирам, нефтепродуктам и некоторым видам растворителей (см. лист химической стойкости);
Высокая пластичность готового клеевого состава после смешивания компонентов;
Минимальная усадка (наличие сухого остатка после полимеризации смолы 98 %) и отсутствие усадочных трещин;
Водонепроницаемость и морозостойкость, стойкость к грибковым поражениям;
Высокая стойкость к износу (твердость по Шору Д - 77 ед.), механическая прочность (на сжатие 50 МПа; растяжение при изгибе 36,5 МПа) и повышенная адгезия к различным типам оснований, штучным изделиям из различных типов керамики (в том числе к кислотоупорной керамической и шамотной плитке), керамогранита, мозаики, натурального камня, плавленого базальта и стали.
Инструкции ПОДГОТОВКА ОСНОВАНИЯ На основании следует тщательно устранить факторы, препятствующие адгезии: пыль, подвижные частицы, окалины, жировые и масляные пятна. Оно должно быть прочным механически и обладать достаточной несущей способностью. Остаточная влажность бетонного основания на глубину до 20 мм допускается не более 10 %. Даная влажность, как правило, достигается в возрасте 28 суток с момента укладки бетонного основания/стяжки при естественно-влажных условиях твердения. В случае необходимости укрепления поверхности бетона, уменьшения капиллярного подсоса влаги и связывания свободной влаги (если остаточная влажность свыше 10 %) необходимо использовать соответствующие эпоксидные грунтовки. Для этих целей подойдет грунтовка на основе эпоксидной водной эмульсии Праймер ЭП 01 (наносится по сухим и влажным основаниям). Если технологическая пауза между нанесением грунта и последующим слоем клея составляет свыше 12-24 часов (в зависимости от температуры), то основание, обработанное грунтом, необходимо сразу же присыпать кварцевым прокаленным песком фр. 0,3-0,7 мм, равномерно распределяя его по поверхности. После отверждения грунта излишки кварцевого песка сметаются щеткой. ПРИГОТОВЛЕНИ СМЕСИ Приготовление клеевого состава производят на месте проведения работ путем тщательного перемешивания компонентов. Для этого необходимо вскрыть ведерко с составом Б (маловязкая жидкость) и вылить его в ведро с составом А (вязкая паста). Данные компоненты необходимо смешивать непосредственно в ведре механическим миксером или при помощи низко-оборотистой (300-400 оборотов в минуту) электрической дрели, оснащенной специальной смешивающей насадкой. Смешивание необходимо производить не менее 2-х минут до образования однородной смеси без полосок и комочков. Особое внимание при этом следует уделить перемешиванию смеси возле стенок и дна ведра. Не рекомендуется смешивать компоненты клея вручную. Свежеприготовленный клеевой состав должен иметь пластичную однородную пастообразную консистенцию, стойкую к оплыванию. При смешивании пасты с отвердителем необходимо строго выдерживать соотношение компонентов, указанное в паспорте на продукт и инструкции по применению. Отклонение от указанного соотношения в большую или меньшую сторону ведет к ухудшению технических свойств отвержденного состава! РАСХОД Расход клея для плитки Химфлекс-КХ зависит от типа применяемых футеровочных изделий и по справочным данным при рекомендованной толщине слоя в 2,5…3 мм составляет примерно 4…4,8 кг/1 м² плитки (без разделки швов), 2,8-3,5 кг при укладке под гребенку 6 мм, а так же может быть точно рассчитан по следующей формуле: mуд = 1650 × (V слоя +V швов), кг где mуд – удельный расход на 1 м²; 1650 – удельный вес, кг/м³ Vслоя – объем подплиточного слоя, м³ Vшвов – объем клея в швах между футеровочными изделиями, м³ Использование поверхности (при температуре воздуха от +18º до +25º С):
Эксплуатацию поверхности для пешеходной нагрузки при этом режиме отверждения можно начинать через 8 часов;
Для химической и полной механической нагрузки эксплуатация поверхности возможна через 3 суток;
При более низких температурах воздуха возможность использования поверхности может увеличиться: для пешеходной нагрузки – до 2 суток, химической и полной механической – до 7 суток.
ИНСТРУКЦИИ
Состав не рекомендуется для заполнения технологических (деформационных) швов. Используйте для этой цели химически стойкую мастику (герметик) Химфлекс EPU 510;
Очищайте поверхность до истечения срока схватывания состава (см. Применение);
Готовый клеевой раствор после мешивания компонентов необходимо выработать в течении 30 мин.;
Не подвергайте клей Химфлекс-КХ химической нагрузке ранее, чем через 3-4 дня после нанесения (в зависимости от температуры воздуха в помещении, где проводились работы).
ТЕХНИКА БЕЗОПАСНОСТИ
Защищайте руки и глаза перчатками и очками;
При попадании на кожу немедленно и тщательно промойте её водой;
При попадании в глаза немедленно и тщательно промойте их водой и обратитесь к врачу.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Модифицированная эпоксидная смола, входящая в Состав А, не подвержена эффекту кристаллизации и может хранится и транспортироваться даже при отрицательной температуре воздуха;
Компоненты клея (Состав А и Б) необходимо хранить в герметично закрытой таре в крытых складских помещениях (можно в неотапливаемых);
При транспортировке и хранении клея для плитки при температуре ниже 0º С распаковка тары должна производиться не ранее, чем через 24 ч после их выдержки при температуре не ниже 20º С.
